Ako použiť a vybrať spojku požiarnej hadice Storz?

A Spojka požiarnej hadice Storz je symetrický, bezpohlavný konektor s vačkou a drážkou, ktorý umožňuje spojenie dvoch rovnakých polovíc bez závitovania. Na rozdiel od závitových spojok, ktoré si vyžadujú zhodné samčie a samičie konce, akékoľvek dve spojky Storz rovnakej nominálnej veľkosti sa okamžite spoja s štvrťotáčkovú rotáciu . Tento dizajn z neho robí štaardnú voľbu pre rýchle nasadenie na hasenie požiarov na celom svete – používajú ho požiarne zbory, priemyselné zariadenia a letiskové záchranné služby v celej Európe, Severnej Amerike a mimo nej.

Výber správnej spojky Storz závisí od troch základných faktorov: menovitý priemer, materiál a menovitý tlak . Správne nastavenie zaisťuje výkon bez úniku v extrémnych podmienkach hasičských operácií.

Porozumenie Spojka Storz Veľkosti a kedy ich použiť

Spojky Storz sú klasifikované podľa ich menovitý priemer (DN) , ktorý sa vzťahuje skôr na veľkosť vnútorného otvoru spojky než na vonkajší priemer. Štandardné veľkosti sa pohybujú od DN 25 do DN 150, každá je vhodná pre špecifické požiadavky na prietok.

V Európe a krajinách podľa noriem DIN 14307, DN 52 a DN 75 sú najviac skladované veľkosti pre obecné hasičské zbory. V Severnej Amerike sú 2,5-palcové (približne DN 65) a 4-palcové (približne DN 100) verzie Storz bežné na vývodoch hydrantov a výtlakoch čerpadiel.

Ako správne pripojiť a odpojiť spojku Storz

Postup pripojenia je jednoduchý, ale na technike záleží – najmä pri tlaku alebo pri zlej viditeľnosti. Pre spoľahlivý a netesný spoj postupujte podľa týchto krokov:

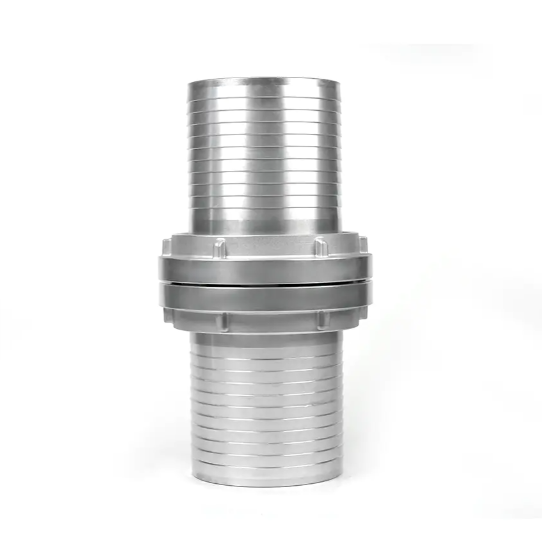

Spojenie dvoch Storz spojok

1. Pred spojením skontrolujte obe čelá spojky a tesniace tesnenia, či na nich nie sú nečistoty, zárezy alebo deformácie.
2. Zarovnajte dve spojky lícom k sebe tak, aby výstupky (uši) do seba zapadajú — zvýšená vačka na jednej sa zasunie do zodpovedajúceho vybrania na druhej strane.
3. Otočte jednu spojku približne 90° v smere hodinových ručičiek kým nepocítite alebo nepočujete cvaknutie zaisťovacej zarážky.
4. Overte spojenie jemným odtiahnutím dvoch polovíc od seba – uzamknutá spojka Storz sa pri ručnom ťahu neoddelí.
5. Skontrolujte, či tesnenie lícuje a po obvode nie je odkrytá žiadna hrana.

Odpojenie pod zvyškovým tlakom

Nikdy sa nepokúšajte odpojiť armatúru Storz, kým je vedenie stále pod tlakom. Zvyškový tlak tak nízky ako 0,5 baru môže spôsobiť uvoľnenie spojky s dostatočnou silou, ktorá spôsobí zranenie. Vždy odvzdušnite potrubie, potvrďte nulový tlak a potom otočte jednu polovicu 90° proti smeru hodinových ručičiek oddeliť sa.

Výber správneho materiálu pre vaše prevádzkové prostredie

Spojky Storz sa vyrábajú z niekoľkých materiálov, z ktorých každý má odlišné výhody v závislosti od prostredia nasadenia, hmotnosti a rizika vystavenia chemikáliám.

• Zliatina hliníka (najbežnejšie): Nízka hmotnosť približne 0,3–1,2 kg pre DN 52–DN 100, odolná voči korózii a vhodná pre tlaky do 16 barov. Ideálne pre mobilné hasičské zariadenia, kde úspora hmotnosti zvyšuje rýchlosť manipulácie.
• Nerezová oceľ (AISI 304/316): Najlepšia voľba pre trvalé inštalácie, vystavenie morskej vode alebo prostredie chemických závodov. Ťažšie ako hliník, ale dimenzované na vyššie pracovné tlaky – zvyčajne do 25 barov — a odolné voči chloridovej korózii.
• mosadz: Používa sa v systémoch dedičstva a určitých priemyselných aplikáciách. Ponúka vynikajúcu odolnosť proti korózii a opracovateľnosť, ale pridáva významnú hmotnosť; menej časté v moderných hasičských službách.
• Polymér / vysokopevnostný kompozit: Rozvíjajúca sa možnosť pre ľahké hadicové navijaky prvej pomoci a súpravy na hasenie divokých požiarov. Zvyčajne obmedzené na pod 10 barov pracovný tlak.

Pre väčšinu štrukturálnych hasičských a obecných vodovodných aplikácií, hliníkové spojky Storz v súlade s DIN 14307 alebo EN 1947 predstavujú optimálny pomer hmotnosti, pevnosti a ceny.

Hodnoty tlaku a čo znamenajú v praxi

Spojky Storz nesú dve kľúčové označenia tlaku: menovitý pracovný tlak (PN) and skúšobný tlak . Skúšobný tlak je zvyčajne 1,5-násobok pracovného tlaku , overené počas hydrostatického testovania v továrni.

Vždy vyberte spojku určenú pre aspoň 25 % nad maximálnym prevádzkovým tlakom vášho systému . Pre systémy stúpacích potrubí výškových budov, kde statický tlak môže presiahnuť 12 barov aj pred zvýšením tlaku čerpadla, sa dôrazne odporúčajú spojky z nehrdzavejúcej ocele.

Výber tesnenia: Najviac prehliadaný faktor v Spojka Storz Výkon

Vnútorné ploché tesnenie je jediným tesniacim prvkom v spojke Storz, takže jej stav a výber materiálu sú kritické. Opotrebované alebo nekompatibilné tesnenie je hlavnou príčinou únikov Storz v prevádzke.

• EPDM (etylénpropyléndiénový monomér): Štandardná voľba pre vodovody. Určené pre teploty od -40 °C do 120 °C. Kompatibilný s vodou, penovými koncentrátmi a jemnými čistiacimi prostriedkami.
• NBR/Nitril: Používa sa tam, kde sa môžu vyskytovať minerálne oleje alebo kvapaliny na báze ropy – napríklad na potláčanie úniku paliva alebo aplikácie v rafinérii ropy. Nevhodné pre prostredia bohaté na ozón.
• Silikón: Vysokoteplotné aplikácie nad 120 °C, ako je preplachovanie parou alebo prehriatou vodou. Nižšia mechanická odolnosť v porovnaní s EPDM.
• PTFE: Chemická odolnosť vo veľmi širokom rozsahu pH. Uprednostňuje sa pre agresívne priemyselné kvapaliny, ale vyžaduje presnú inštaláciu, aby sa zabránilo deformácii prúdením za studena.

Tesnenia by sa mali pred každým použitím skontrolovať a vymeniť, keď sú viditeľné praskliny na povrchu, trvalé stlačenie alebo deformácia hrán. Tesnenia Storz nemažte mazivami na báze ropy , pretože tieto degradujú EPDM a NBR. Používajte iba lubrikant na silikónovej báze alebo obyčajnú vodu.

Normy a certifikácie, ktoré treba hľadať pri nákupe

Spojky Storz určené pre požiarne použitie by mali spĺňať uznávané normy, ktoré definujú rozmerové tolerancie, materiálové špecifikácie a požiadavky na tlakové skúšky. Nezhodné spojky sa môžu javiť podobne, ale nedokážu sa spoľahlivo spojiť s certifikovaným zariadením.

• DIN 14307 (Nemecko / široko používané v Európe): Základná norma pokrývajúca rozmery a materiálové požiadavky pre hliníkové spojky Storz v DN 25 až DN 150.
• EN 1947: Európska norma pre spojky požiarnych hadíc, harmonizujúca požiadavky DIN 14307 v členských štátoch EÚ. Ak to vyžadujú miestne pravidlá obstarávania, hľadajte označenie CE.
• NFPA 1963 (USA): Upravuje spojenia požiarnych hadíc vrátane armatúr typu Storz používaných v severoamerických oddeleniach. Určuje geometriu výstupkov, ekvivalenty závitov a testovacie protokoly.
• AS 4484 (Austrália): Austrálsky štandard pre spojky požiarnych hadíc s odkazom na rozmery Storz prispôsobené miestnym požiadavkám požiarnej služby.

Pri nákupe na inštitucionálne alebo vládne použitie na ochranu pred požiarmi si vždy vyžiadajte materiálový certifikát výrobcu a protokol o hydrostatickej skúške na potvrdenie súladu pred inštaláciou.

Najlepšie postupy údržby, kontroly a skladovania

Spojka Storz, ktorá sa dobre udržiava, bude spoľahlivo fungovať 10 až 20 rokov v bežnej prevádzke. Postup údržby je jednoduchý, ale musí byť konzistentný.

Po každom použití

• Opláchnite čistou sladkou vodou, aby ste odstránili soľ, zvyšky penového koncentrátu alebo sediment.
• Pred uskladnením úplne vysušte, aby ste predišli vzniku korózie na povrchoch z hliníkovej zliatiny.
• Vymeňte kryt proti prachu, aby ste chránili čelnú plochu tesnenia pred UV žiarením a fyzickým poškodením.

Kontrolný zoznam pravidelných kontrol

• Skontrolujte geometriu výstupkov – ohnuté alebo deformované výstupky bránia úplnému otočeniu o 90° a môžu viesť k náhodnému odpojeniu pod tlakom.
• Otestujte blokovaciu zarážku spojením dvoch identických jednotiek a overením správneho zapojenia.
• Skontrolujte dosadaciu drážku tesnenia, či neobsahuje ryhy alebo zapustenú drvinu, ktorá môže počas pripojenia prerezať tesnenia.
• Vykonajte ročnú skúšku hydrostatického tlaku pri 1,5× pracovný tlak pre spojky používané v systémoch kritickej životnej bezpečnosti.

Podmienky skladovania

Spojky Storz skladujte mimo dosahu priameho slnečného žiarenia (ktoré znehodnocuje EPDM tesnenia), ropných produktov a teplôt pod -20 °C na dlhší čas. Horizontálne závesné uloženie na hadicových stojanoch zabraňuje poškodeniu uší oká nárazom, ku ktorému môže dôjsť, keď sa spojky hromadia na seba.

Spoločné konfigurácie adaptérov pri miešaní spojovacích systémov

V praxi požiarne zbory často prevádzkujú zariadenia so zmiešanými štandardmi spájania – najmä pri integrácii s mestskými hydrantovými sieťami, partnermi vzájomnej pomoci alebo starou infraštruktúrou, ktorá používa závitové alebo okamžité spojenia. Tento problém riešia adaptéry Storz-to-other.

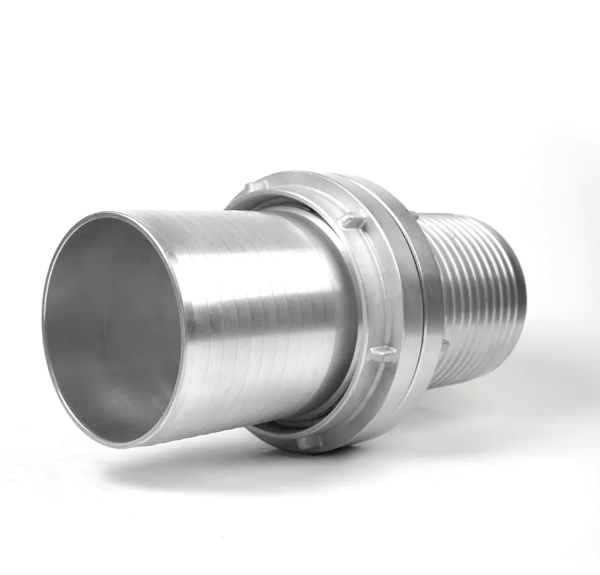

• Storz to BSP vlákno (British Standard Pipe): Umožňuje pripojenie hadice Storz k závitovým vývodom hydrantov alebo otvorom čerpadla. Dostupné v konfiguráciách BSP samčie a samice, zvyčajne 1½" až 4" BSP.
• Závit Storz to NH (National Hose, USA): Vyžaduje sa, keď je prístroj v Severnej Amerike prepojený s napájacími vedeniami vybavenými spoločnosťou Storz. Adaptér 2½" NH na 2,5" Storz je jedným z najbežnejších v súpravách cezhraničnej alebo letiskovej vzájomnej pomoci.
• Reduktor Storz DN 75 až DN 52: Redukčný adaptér, ktorý znižuje priemer prívodného potrubia pre nasadenie útočnej hadice bez potreby samostatného rozdeľovača vidlice.
• Storz to camlock: Používa sa v priemyselných prostrediach, kde sú armatúry camlock (typ C/E) štandardné na procesných zariadeniach, ale prípojky požiarnych hadíc používajú Storz.

Vždy špecifikujte presný typ vstupnej a výstupnej spojky, veľkosť a menovitý tlak pri objednávaní adaptérov. Nezhodný tlak na adaptéri je častým zdrojom porúch pri vŕtaní s vysokým prietokom.
