Čo je to Storz Locking Blank Cap?

A Záslepka Storz je špecializovaná priemyselná tlaková armatúra určená na utesnenie výtlačných alebo sacích koncov potrubí, ventilov a hadíc kompatibilných so spoločnosťou Storz. Na rozdiel od štandardných uzáverov Storz, „uzamykací“ variant obsahuje mechanickú západku alebo bezpečnostný uzamykací mechanizmus – často pružinový kolík alebo posúvač s otočným zámkom – ktorý zabraňuje náhodnému rozpojeniu spojky v dôsledku vysokofrekvenčných vibrácií, krútiaceho momentu hadice alebo náhlych tlakových rázov. Slúži ako primárna bezpečnostná bariéra v systémoch dodávania tekutín, ktorá zaisťuje, že nepoužívané porty zostanú vzduchotesné a vodotesné za prísnych prevádzkových podmienok.

Základný dizajn spojky Storz je „bezpohlavný“, čo znamená, že oba konce spojenia sú identické. Tým sa eliminuje potreba spájať samčie a samičie závity, čo výrazne urýchľuje nasadenie v núdzových scenároch. Prázdny uzáver účinne pôsobí ako „koncový“ bod tohto systému. Keď je uzamykací mechanizmus zapnutý, uzáver sa nedá otočiť alebo odstrániť bez manuálneho zásahu, čím sa zabezpečí základná vrstva bezpečnosti vo verejnej infraštruktúre a vysokotlakových priemyselných prostrediach.

Dizajn jadra a mechanické komponenty

Aby sme pochopili účinnosť a Záslepka s uzáverom Storz , treba preskúmať jeho štrukturálnu anatómiu. Uzáver je zvyčajne kovaný alebo odliaty z vysoko pevných materiálov a pozostáva z niekoľkých kritických komponentov, ktoré spolupracujú na udržaní tesnenia.

Systém Lug

"Oká" sú do seba zapadajúce háky, ktoré definujú spojenie Storz. Na slepom uzávere sú tieto výstupky presne opracované, aby sa zasunuli do drážok prijímacej spojky. Vzdialenosť medzi výstupkami - známa ako KA vzdialenosť alebo Lug Distance – je primárna metrika veľkosti. Napríklad 65 mm čiapočka Storz musí mať zodpovedajúcu vzdialenosť KA (zvyčajne 81 mm), aby sa zmestila na príslušný ventil.

Uzamykací mechanizmus

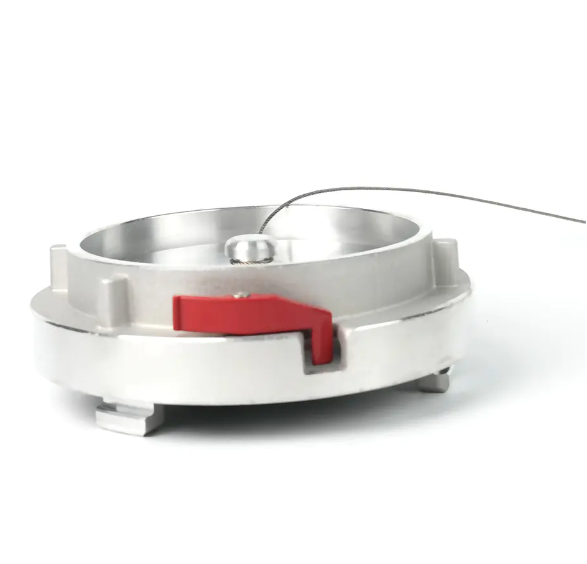

Funkcia "Locking" je to, čo odlišuje túto čiapku od štandardných verzií. Zvyčajne pozostáva z a kovová západka ovládaná pružinou umiestnený na vonkajšom okraji. Akonáhle je uzáver otočený do uzamknutej polohy (zvyčajne o 90 stupňov), západka zapadne do zárezu na prijímacej spojke. Tým sa zabráni protirotácii. V prostredí s vysokými vibráciami, ako napríklad na pohyblivom požiarnom zariadení alebo v blízkosti ťažkých priemyselných čerpadiel, tento zámok zabraňuje uvoľneniu uzáveru v priebehu času.

Tesniace tesnenia

Vo vnútri viečka je umiestnené odolné tesnenie. V závislosti od účelu použitia sú tieto tesnenia vyrobené z rôznych elastomérov:

• Nitril (NBR): Štandard pre vodné a olejové aplikácie, ponúka vynikajúcu odolnosť proti opotrebovaniu.
• Viton (FKM): Používa sa pre prostredie s vysokou teplotou alebo chemikáliou.
• EPDM: Preferovaný pre vonkajšie použitie kvôli jeho odolnosti voči UV žiareniu a degradácii ozónom.

Technické špecifikácie a štandardy veľkosti

Záslepka s uzáverom Storzs sú vyrábané podľa prísnych medzinárodných noriem, aby bola zabezpečená zameniteľnosť. Najbežnejšie dodržiavané štandardy sú DIN (Nemecký inštitút pre normalizáciu) a rôzne európske protipožiarne predpisy. Presnosť veľkosti je životne dôležitá; nesúlad čo i len niekoľkých milimetrov vo vzdialenosti KA spôsobí, že uzáver bude zbytočný.

Kritické aplikácie v modernej infraštruktúre

Použitie uzamykacích uzáverov je povinné v niekoľkých sektoroch, kde by zlyhanie izolácie tekutín mohlo viesť ku katastrofálnym škodám na majetku alebo ohrozeniu životného prostredia.

Protipožiarne a stojanové systémy

Požiarne zbory používajú tieto uzávery na ochranu pripojenia požiarnej zbrojnice (FDC) na vonkajšej strane budov. Bez uzamykacieho uzáveru by mohli úlomky, hniezdiaci hmyz alebo vandali brániť vodnej ceste. Keď dôjde k požiaru, hasiči musia byť schopní dôverovať, že prívod je čistý. The uzamykací mechanizmus zaisťuje, že uzáver zostane na svojom mieste napriek mestskému prostrediu s vysokou premávkou, kde by mohlo dôjsť k manipulácii so štandardnými uzávermi.

Hromadná doprava prášku a granúl

Pri pneumatickej doprave práškov (ako cement, múka alebo plastové pelety) sú armatúry Storz všadeprítomné. Počas prepravy môžu vibrácie vozidla spôsobiť uvoľnenie uzamykacieho kovania. Uzamykateľný prázdny uzáver zabraňuje náhodnému vypusteniu suchých sypkých materiálov, čo môže byť pre operátorov finančnou stratou a respiračným rizikom.

Manažment odpadových vôd a sania

Vákuové autá a čističky odpadových vôd využívajú na utesnenie sacích otvorov záslepky Storz. Pretože tieto systémy často pracujú pod negatívnym tlakom, celistvosť tesnenia je prvoradé, aby sa zabránilo kavitácii čerpadla. Zaisťovací kolík zaisťuje, že uzáver zostane dokonale vycentrovaný a pritlačený k tesneniu, čím sa zachováva vákuum.

Materiálová veda a faktory trvanlivosti

Výber materiálu pre a Záslepka s uzáverom Storz je určená prostredím, ktoré bude obývať. Použitie nesprávnej zliatiny môže viesť ku galvanickej korózii alebo mechanickému poškodeniu pod tlakom.

1. Kovaný hliník: Toto je najbežnejší materiál. Kovanie poskytuje vynikajúcu štruktúru zrna v porovnaní s odlievaním, čo umožňuje, aby uzáver odolal pracovný tlak až 16 Bar (232 PSI) bez praskania. Väčšina je tvrdo eloxovaná, aby sa zabránilo oxidácii.
2. Nerezová oceľ (trieda 316): Nevyhnutné pre morské prostredie alebo chemické spracovateľské závody. Uzávery Storz z nehrdzavejúcej ocele odolávajú korózii v slanej vode a často sa používajú v konfiguráciách „kyselinových“ s agresívnymi čistiacimi prostriedkami.
3. Mosadz/Gunmetal: Preferované v podzemných banských alebo výbušných prostrediach (zóny ATEX), pretože sú to „neiskrivé“ kovy. Ak spadne alebo udrie mosadzný uzáver, je nepravdepodobné, že by sa vytvorila iskra, ktorá by mohla zapáliť horľavé plyny.

Protokoly inštalácie a údržby

Aby sa zabezpečilo, že uzáver Storz bude správne vykonávať svoju funkciu, je potrebná správna inštalácia a opakovaná údržba. Nesprávne nasadená čiapočka predstavuje riziko projektilu pod vysokým tlakom.

Kroky inštalácie

1. Skontrolujte tesnenie, či nemá praskliny, štrbiny alebo ploché miesta. 2. Zarovnajte výstupky prázdneho uzáveru s otvormi na pevnej spojke. 3. Pevne zatlačte a otočte uzáver v smere hodinových ručičiek. 4. Pokračujte v otáčaní, kým sa zaisťovací kolík "cvakne" alebo uzamykací posúvač zapadne. 5. Vykonajte test "odtiahnutia", aby ste sa uistili, že uzáver sa nemôže otáčať v opačnom smere bez stlačenia uvoľňovacej západky.

Kontrolný zoznam údržby

• Mesačná kontrola: Overte prítomnosť bezpečnostného reťazca (ktorý zabraňuje strate uzáveru pri odpojení).
• mazanie: Na zaisťovací kolík a povrchy výstupkov použite potravinársky silikónový sprej, aby ste zabránili "zadrhnutiu" v dôsledku nahromadenia minerálov z tvrdej vody.
• Výmena tesnenia: Tesnenia by sa mali vymeniť každý 2 až 5 rokov , alebo ihneď, ak vykazujú známky stvrdnutia (kompresný set).

Úloha bezpečnostného reťazca

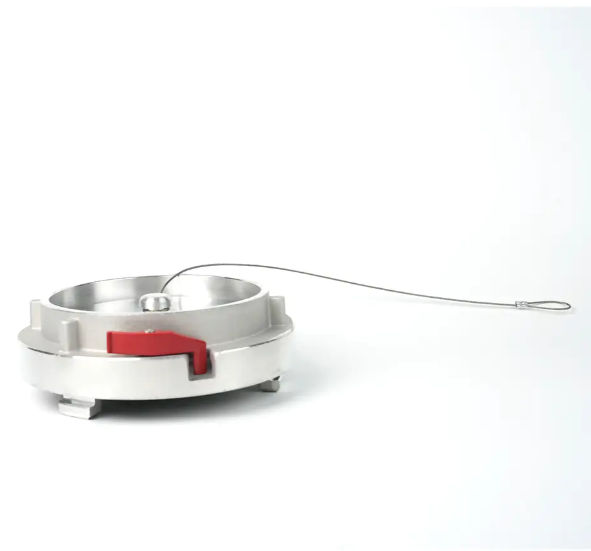

Väčšina uzamykacích uzáverov Storz je vybavená odolnou pozinkovanou alebo nerezovou reťazou. Toto nie je len pohodlná funkcia; je to bezpečnostná a prevádzková nevyhnutnosť. Pri obecnom hasení požiarov absencia reťaze často vedie k nesprávnemu umiestneniu alebo odcudzeniu uzáverov, čím je hydrant alebo stúpacie potrubie náchylné na zablokovanie. Reťaz je zvyčajne Dĺžka 300 až 500 mm a je ukotvený k hlavnému telesu ventilu alebo potrubia cez pevný krúžok. To zaisťuje, že uzamykací uzáver je vždy k dispozícii na okamžité opätovné utesnenie po použití.

Súhrn výhod

Stručne povedané, Záslepka s uzáverom Storz je kritickým komponentom pre každý systém využívajúci štandard rýchleho pripojenia Storz. Medzi jeho hlavné výhody patrí:

• Odolnosť proti vibráciám: Mechanický zámok zabraňuje náhodnému rozpojeniu vo vysoko namáhaných prostrediach.
• Prevencia úniku: Vysokotlakové tesnenia zaisťujú nulovú netesnosť pri tlakoch do 16 barov.
• Prevádzková efektívnosť: Bezpohlavný dizajn umožňuje rýchle pripojenie/odpojenie bez obáv o orientáciu závitu.
• Trvanlivosť: Dostupné v rôznych zliatinách na boj proti korózii, opotrebovaniu a mechanickým vplyvom.

Či už ide o ochranu mestskej protipožiarnej infraštruktúry alebo utesnenie vákuovej cisterny, uzamykateľný prázdny uzáver zostáva zlatým štandardom pre bezpečné a spoľahlivé tekuté ukončenie.
