Všetko, čo potrebujete vedieť o uzamykacej spojke Storz

A Uzamykacia spojka Storz je štandardizovaný, symetrický, štvrťotáčkový vačkový uzamykací konektor, ktorý sa široko používa pri hasení požiarov, pri preprave kvapalín v priemysle a pohotovostných službách na vytváranie rýchlych, nepriepustných hadicových spojov bez použitia nástrojov. Oba konce spojky sú identické, čo eliminuje potrebu rozlišovať medzi samčím a samičím kovaním – jednoducho zarovnajte, zatlačte a otočte o 90°, aby ste zaistili. Tento dizajn výrazne znižuje čas pripojenia vo vysokotlakových situáciách a je jedným z najdôveryhodnejších spojovacích systémov na svete.

Čo je a Uzatváracia spojka Storz a ako to funguje

Spojka Storz, ktorú vynašiel Carl August Guido Storz v roku 1882, bola navrhnutá tak, aby vyriešila kritický problém pri hasení požiarov: nezhodné spojky hadíc. Pretože tradičné závitové spojky vyžadovali zhodu samčích a samičích koncov, pripájanie hadíc z rôznych oddelení alebo zdrojov bolo v núdzových situáciách často nemožné.

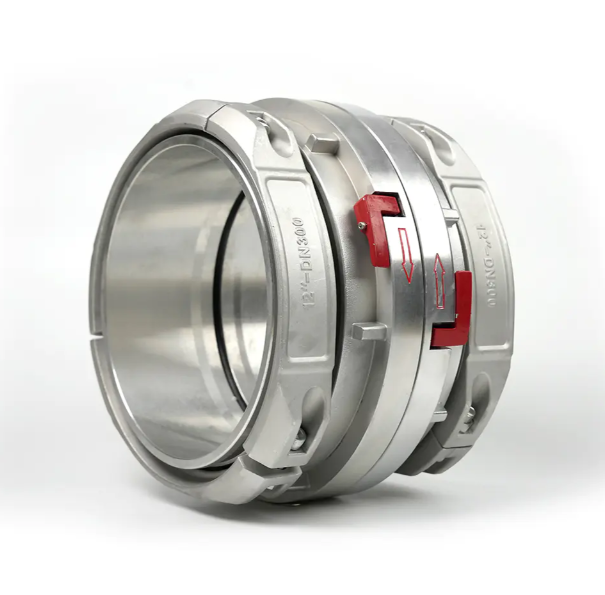

Systém Storz využíva a symetrický uzamykací mechanizmus s výstupkom a vačkou . Každý koniec spojky má dva výstupky a zodpovedajúcu vačkovú drážku. Keď sa dva konce spoja, výstupky sa zasunú do protiľahlých vačkových štrbín. Otočenie o 90° ich potom uzamkne na mieste a stlačí gumové tesnenie, aby sa vytvorilo vodotesné tesnenie.

Medzi kľúčové prevádzkové vlastnosti patrí:

• Pripojenie sa dosiahne za menej ako 3 sekundy bez použitia nástrojov
• Možno pripojiť alebo odpojiť aj pri zvyškovom tlaku
• Symetrický dizajn: oba konce sú zameniteľné
• Integrované otočné zariadenie umožňuje hadiciam voľne sa otáčať bez prekrútenia spojenia

Štandardné veľkosti a tlakové stupne

Spojky Storz sa vyrábajú v rôznych štandardizovaných veľkostiach, aby vyhovovali rôznym prietokovým objemom a požiadavkám na tlak. Označenia veľkostí sa vzťahujú na menovitý vnútorný priemer pripájanej hadice alebo potrubia.

The Najpoužívanejšia je veľkosť 52 mm v štrukturálnom hasení požiarov na celom svete. Pre certifikáciu podľa EN 1775 a podobných noriem musia byť spojky testované na minimálne 1,5-násobok ich pracovného tlaku.

Materiály použité pri konštrukcii spojky Storz

Výber materiálu priamo ovplyvňuje hmotnosť, odolnosť proti korózii, životnosť a vhodnosť pre konkrétne médiá. Tri základné materiály sú:

Zliatina hliníka

Najbežnejší materiál pre hasičské aplikácie. Hliníkové spojky Storz sú ľahké (zvyčajne o 30–50 % ľahšie ako mosadzné ekvivalenty) , odolný voči korózii vo väčšine prostredí a ľahko sa s ním manipuluje v podmienkach únavy. Nie sú vhodné na použitie s morskou vodou alebo vysoko kyslými kvapalinami.

Mosadz

Mosadz Storz couplings offer superior corrosion resistance, particularly in marine and chemically aggressive environments. They are heavier but highly durable and are often used in permanent or semi-permanent industrial installations where weight is not a concern.

Nerezová oceľ

Používa sa v najnáročnejších priemyselných, chemických a farmaceutických prostrediach. Nerezové spojky odolávajú agresívnym chemikáliám, vysokým teplotám a extrémnemu mechanickému namáhaniu. Sú najťažšou možnosťou, ale poskytujú najdlhšiu životnosť v náročných podmienkach.

Typy tesnení a ich úloha vo výkone tesnenia

Tesnenie je tesniaci prvok spojky Storz. Sedí v drážke na jednej strane spojky a pri vytváraní spojenia sa stlačí. Materiál tesnenia sa musí zvoliť na základe prepravovanej kvapaliny a teplotného rozsahu.

• EPDM (etylénpropyléndiénový monomér): Štandard pre vodné a hasičské aplikácie. Odolné voči UV žiareniu, ozónu a pare do 120°C.
• NBR (nitril-butadiénový kaučuk): Vhodné pre kvapaliny, oleje a palivá na báze ropy. Odolný voči uhľovodíkom, ale degraduje sa vystavením ozónu.
• FKM (Viton): Zvládne agresívne chemikálie, vysoké teploty do 200°C a koncentrované kyseliny. Používa sa v chemickom a priemyselnom kontexte.
• Silikón: Potravinárske aplikácie a vysokoteplotné parné vedenia. V súlade s predpismi FDA tam, kde sa to vyžaduje.

Tesnenia by sa mali pred každým použitím skontrolovať a v prípade prasknutia, deformácie alebo stvrdnutia vymeniť. Zlyhané tesnenie je hlavnou príčinou netesností spojky Storz v poľných podmienkach.

Kľúčové aplikácie v rôznych odvetviach

Uzamykacie spojky Storz sa používajú aj mimo požiarnych služieb. Vďaka štandardizovanému dizajnu s rýchlym pripojením sú ideálne všade tam, kde je potrebný rýchly prenos tekutín.

Hasičské a záchranné služby

Toto zostáva primárnou aplikáciou. Požiarne zbory vo viac ako 40 krajinách používajú Storz ako štandardnú hadicovú spojku. Hydrantové spoje, vývody spotrebičov a spoje hadica-hadica – to všetko sa spolieha na spojky Storz. Symetrický dizajn umožňuje každému hasičovi pripojiť akúkoľvek hadicu k akémukoľvek hydrantu bez obáv o kompatibilitu.

Priemyselný prenos tekutín

Chemické závody, rafinérie a spracovateľské zariadenia používajú spojky Storz na prepravu vody, rozpúšťadiel a neagresívnych chemikálií medzi skladovacími nádržami a dopravnými prostriedkami. Prevádzka bez použitia náradia znižuje manipulačný čas pri nakladaní a vykladaní.

Poľnohospodárstvo a zavlažovanie

Veľkoplošné závlahové systémy využívajú spojky Storz na rýchle pripojenie vodovodných potrubí a vývodov čerpadiel. Veľkosti 75 mm a 100 mm sú bežné v aplikáciách v teréne, kde sa vyžadujú vysoké prietoky s minimálnym poklesom tlaku.

Ťažba a tunelovanie

Podzemné prostredia vyžadujú rýchle a spoľahlivé spojenia pre systémy na potlačenie požiaru aj odvodňovanie. Spojky Storz sú preferované pre ich odolnosť a schopnosť fungovať v prašných, vlhkých a stiesnených podmienkach.

Stavebníctvo a inžinierske stavby

Dočasné vodovodné potrubia na staveniskách, miešanie betónu a odvodňovacie aplikácie – to všetko ťaží z prenosnosti a zameniteľnosti spojok Storz.

Storz vs iné rýchlospojkové systémy

Pochopenie toho, ako sa Storz porovnáva s alternatívnymi spojovacími systémami, pomáha pri výbere správneho riešenia pre danú aplikáciu.

Príslušné normy a certifikácie

Spojky Storz používané v profesionálnych aplikáciách musia spĺňať príslušné normy, aby sa zabezpečila interoperabilita a bezpečnosť. Medzi najčastejšie uvádzané normy patria:

• DIN 14307: Nemecká norma definujúca rozmery a výkonové požiadavky pre spojky Storz používané pri hasení požiarov. Široko prijaté v celej Európe.
• EN 1775: Európska norma pre systémy hasičských hadíc vrátane požiadaviek na spojky.
• NFPA 1963: Americká norma pre pripojenie požiarnych hadíc. Zatiaľ čo v USA sa bežne používa závit NST (National Standard Thread), mnohé oddelenia USA majú teraz na sklade adaptéry Storz pre napájacie vedenia s veľkým priemerom.
• AS 2419.1: Austrálska norma pokrývajúca inštalácie požiarnych hydrantov vrátane špecifikácií spojky Storz.

Vždy si overte, či sú spojky označené príslušnými certifikačnými značkami a dokumentáciou o vysledovateľnosti, najmä pri hasiacich aplikáciách pre bezpečnosť života.

Kontrola, údržba a životnosť

Správna údržba predlžuje životnosť a zaisťuje spoľahlivý výkon, keď je to najdôležitejšie. Dobre udržiavaná hliníková spojka Storz vydrží 10-20 rokov alebo viac v bežnej hasičskej službe.

Kontrolný zoznam rutinnej kontroly

• Skontrolujte, či tesnenie nie je prasknuté, stvrdnuté, napučané alebo deformované – vymieňajte ho raz ročne alebo častejšie v prostredí s intenzívnym používaním
• Skontrolujte výstupky a vačkové drážky, či nie sú opotrebované, otrepané alebo deformované, ktoré by mohli brániť úplnému zapojeniu
• Skontrolujte otočný pohyb – mal by sa voľne otáčať bez tuhosti alebo brúsenia
• Hľadajte koróziu, jamky alebo praskliny na tele spojky, najmä okolo základov ôk
• Skúšobné spojenie spojky s protiľahlou spojkou – spojenie by sa malo zablokovať pevným štvrťotáčkovým pohybom a nemalo by drnčať ani sa nerozpájať bez úmyselného úsilia

Najlepšie postupy údržby

• Po vystavení slanej vode alebo chemikáliám vyčistite čistou vodou
• Každý rok naneste na otočné a uzamykacie plochy ľahké mazivo na báze silikónu – vyhýbajte sa mazivám na báze ropy, ktoré znehodnocujú gumové tesnenia
• Spojky skladujte s namontovanými ochrannými krytkami, aby sa zabránilo vniknutiu cudzieho materiálu na čelo spojky
• Vyraďte z prevádzky akúkoľvek spojku s prasknutým telom, odizolovanými výstupkami alebo zadretými otočnými čapmi – neopravujte poškodenie konštrukcie v teréne

Adaptéry a príslušenstvo pre Storz Systems

Komplexný sortiment príslušenstva rozširuje kompatibilitu spojok Storz naprieč rôznymi systémami a aplikáciami:

• Závitové adaptéry Storz na BSP/NPT: Umožnite spojenie medzi spojkami Storz a závitovými potrubnými systémami – bežne používané pre hydrantové spojenia v zmiešaných štandardných prostrediach
• Adaptéry Storz na Camlock: Kompatibilita mostov medzi hasičskými hadicami Storz a priemyselnými systémami Camlock
• Redukčné spojky: Pripojte dve spojky Storz rôznych nominálnych veľkostí, napr. 75 mm prívodnú hadicu k 52 mm útočnej hadici
• Prázdne uzávery a zátky: Počas prepravy a skladovania uzatvorte nepoužívané výstupy alebo otvorené konce spojok
• Tlakomery so vstupom Storz: Na monitorovanie napájacieho tlaku v mieste pripojenia spojky
• Zaisťovacie svorky a pridržiavacie zariadenia: Dodatočné zabezpečenie pre priemyselné prostredia s vysokými vibráciami, kde je riziko náhodného odpojenia o štvrť otáčky

Bežné problémy a odstraňovanie problémov

Dokonca aj dobre udržiavané spojky Storz môžu naraziť na problémy v teréne. Tu sú najčastejšie problémy a ich príčiny:

Spojka sa úplne nezablokuje

Spôsobené úlomkami v drážkach vačiek, opotrebovanými alebo poškodenými výstupkami alebo opuchnutým tesnením, ktoré bráni tomu, aby sa tváre stretli. Vyčistite drážky vačiek, skontrolujte výstupky a skontrolujte hrúbku tesnenia. Vymeňte opotrebované alebo poškodené komponenty.

Netesnosť v bode pripojenia

Takmer vždy spôsobené poškodeným, chýbajúcim alebo nesprávne usadeným tesnením. V niektorých prípadoch deformované čelo spojky bráni správnej kompresii tesnenia. Skontrolujte dosadaciu drážku tesnenia, či nemá zárezy alebo deformáciu.

Spojka sa po natlakovaní ťažko odpája

Zvyškový tlak zachytáva spojku v zablokovanej polohe. Pred pokusom o odpojenie vždy vypustite tlak. Nikdy neudierajte do telesa spojky nástrojmi, aby ste vynútili rozpojenie – poškodili by sa očká a vačkové drážky.

Otočný zaseknutý alebo tuhý

Spôsobené koróziou, znečistením alebo nedostatkom mazania. Naneste penetračný silikónový lubrikant a otáčajte postupne. Ak obratlík zostane zaseknutý, vyraďte ho z prevádzky – neotáčavý obratlík spôsobuje krútenie hadice a znižuje účinnosť prietoku.

Výber správnej spojky Storz pre vašu aplikáciu

Na identifikáciu najvhodnejšej špecifikácie spojky Storz použite nasledujúce rozhodovacie body:

1. Určite požadovaný prietok a pracovný tlak — vyberte nominálnu veľkosť, ktorá vyhovuje vašim požiadavkám na prietok bez nadmerného poklesu tlaku
2. Identifikujte prenášanú kvapalinu — Vyberte materiál (hliník, mosadz, nerez) a typ tesnenia (EPDM, NBR, FKM) podľa toho
3. Skontrolujte platné normy — uistite sa, že spojka spĺňa rozmerové a tlakové normy požadované vo vašom regióne alebo odvetví
4. Zvážte prevádzkové prostredie — morské alebo chemické prostredie si vyžaduje materiály vyššej kvality; aplikácie citlivé na hmotnosť uprednostňujú hliník
5. Posúďte kompatibilitu s existujúcimi systémami — ak sú potrebné adaptéry, potvrďte kompatibilitu adaptéra a overte, či nie sú zavedené žiadne ďalšie pokuty za pokles tlaku
6. Potvrďte typ koncového pripojenia — určiť, ako sa spojka pripojí k hadici, potrubiu alebo zariadeniu (zlisovanie, driek hadice, závit, príruba)
