Ako skontrolovať, či sú spojky adaptérov chybné?

Ak chcete skontrolovať, či adaptérová spojka je chybný, systematicky ho kontrolujte na fyzické poškodenie, integritu tesnenia, funkciu uzamykacieho mechanizmu a tesnosť pod tlakom .Väčšinu porúch je možné identifikovať kombináciou vizuálnej kontroly, manuálneho testovania funkčnosti a kontrolovaného tlakového testu pred uvedením spojky do prevádzky.

Pochopte čo Adaptérové spojky Robiť a kde zlyhávajú

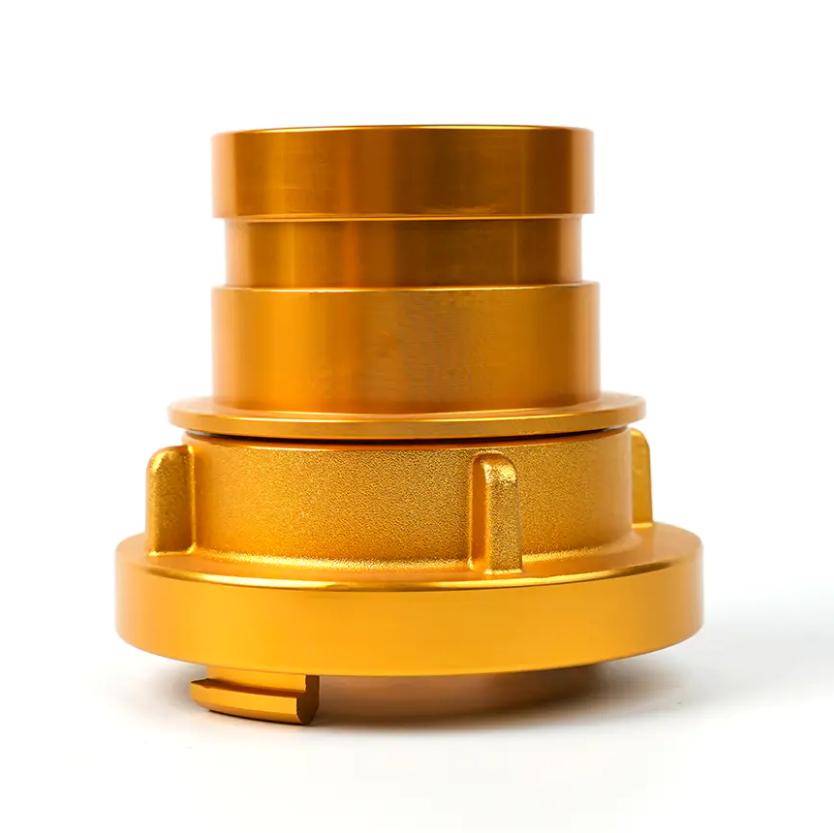

Adaptérové spojky sú prechodové tvarovky, ktoré umožňujú spojenie dvoch rôznych štandardov spojok bez úpravy ktoréhokoľvek pripojeného komponentu. Bežné typy zahŕňajú:

• Z nemčiny do Storz (muž/žena) — prevádza medzi nemeckým štandardom okamžitého spojenia a systémom symetrického spojenia Storz.
• Nemčina do lesníctva — pripája štandardné nemecké spojky k armatúram lesných hasičských hadíc.
• Samozamykanie z nemčiny do nemčiny — štandardná nemecká spojka prispôsobená pridaným samosvorným zádržným mechanizmom.
• Nemčina do Flange — pripája nemecké štandardné hadicové spojky k prírubovým prívodom potrubia alebo zariadenia.
• Nemčina na viaczub — premosťuje nemecké spojovacie systémy s viaczubými tvarovkami v štýle vačky a drážky.
• Storz samec do Storz samica / Storz do Forestry — konvertuje medzi variantmi Storz alebo zo Storz na normy lesných hadíc.

Pretože adaptérové spojky prepájajú dva rôzne mechanické systémy, sú vystavené namáhaniu oba body pripojenia súčasne . Najčastejšími miestami porúch sú tesniace tesnenie, uzamykacie zuby alebo výstupky, telo (najmä v oblasti prechodu medzi normami) a vonkajšia povrchová úprava, ktorá môže naznačovať poškodenie koróziou alebo nárazom.

Postup vizuálnej kontroly krok za krokom

Každú kontrolu začnite dôkladnou vizuálnou kontrolou pri primeranom osvetlení. Tento krok nič nestojí a zachytí väčšinu zjavných chýb pred začatím akéhokoľvek funkčného testovania.

Skontrolujte teleso spojky

• Hľadajte praskliny, praskliny alebo praskliny v tele, najmä okolo výstupkov, uší a prechodového ramena medzi dvomi spojovacími štandardmi.
• Skontrolujte preliačiny alebo deformácie od nárazu – dokonca aj malé zdeformovanie tela môže zabrániť správnemu dosadnutiu spojky na protiľahlú montáž.
• Preskúmajte povrch korózia, jamková korózia alebo silná oxidácia . Na hliníkových spojkách biele práškové usadeniny (oxid hlinitý) naznačujú prenikanie vlhkosti a zrýchlenú degradáciu povrchu. Na mosadzných spojkách zelená patina v jamkovitých oblastiach naznačuje riziko odzinkovanie.
• Potvrďte, že telo má žiadne viditeľné opravy zvarov, záplaty alebo neoprávnené úpravy — toto sú dôvody na okamžité zamietnutie.

Skontrolujte uzamykacie výstupky a zuby

• Preskúmajte všetky uzamykacie výstupky, uši alebo vačkové zuby na štiepanie, zaoblenie alebo praskanie. Opotrebované profily výstupkov sú jednou z hlavných príčin náhodného rozpojenia pod tlakom.
• Na rozhraniach typu Storz skontrolujte, či je polkruhové zaisťovacie výstupky sú symetrické a nedeformované . Asymetrické opotrebovanie naznačuje, že spojka bola opakovane pripojená pod uhlom, čo spôsobuje nerovnomerné zaťaženie jedného oka.
• Na samosvorných adaptéroch nemeckého typu skontrolujte zaisťovacia pružina alebo klipový mechanizmus je prítomný, neporušený a správne usadený . Chýbajúca alebo ohnutá pružina zabráni aktivácii samosvornej funkcie.

Skontrolujte tesniace tesnenie

• Odstráňte tesnenie, ak je dostupné, a skontrolujte ho stlačenie (trvalé sploštenie), praskanie, stvrdnutie, opuch alebo poškodenie vytlačením .
• Tesnenie, ktoré bolo stlačené nižšie 70 % svojej pôvodnej hrúbky by sa mala považovať za koniec životnosti a vymeniť, pretože už nebude vytvárať dostatočnú tesniacu silu.
• Skontrolujte, či je tesnenie sedí úplne a rovnomerne vo svojej drážke bez skrútenej, zdvojenej alebo chýbajúcej časti v sedacom žľabe.
• Overte, či je materiál tesnenia kompatibilný s prepravovanou kvapalinou – tesnenia EPDM sú štandardné pre vodné a hasičské aplikácie; NBR (nitrilové) tesnenia sú potrebné pre kvapaliny na báze ropy.

Funkčné testovanie: zapojenie, rotácia a uvoľnenie

Po vizuálnej kontrole otestujte mechanickú funkciu spojky tak, že ju spojíte s vhodným protikusom. Tento test potvrdzuje, že spojka vykonáva svoju primárnu úlohu – spája a drží dve armatúry pohromade – pred pôsobením tlaku.

1. Skúšobné zapojenie — ručne pripojte adaptér k zodpovedajúcej spojke. Spojenie by sa malo zapojiť hladko a bez nadmernej sily . Odpor, väzba alebo potreba spojiť spojku silou naznačuje nesúlad, deformáciu alebo rozmerovú nezhodu.
2. Skúšobné uzamknutie — po zábere sa pokúste axiálne odtiahnuť obe polovice od seba bez uvoľnenia zámku. Na správne fungujúcej spojke, nemalo by byť možné žiadne axiálne oddelenie kým je uzamykací mechanizmus zapnutý. Akákoľvek axiálna vôľa väčšia ako 1–2 mm pod silou ťahu ruky indikuje opotrebovanú alebo poškodenú geometriu zámku.
3. Skúšobná rotácia (typy Storz) — Spojky typu Storz by sa mali otáčať v celom svojom uzamykacom oblúku (zvyčajne 30° až 40° ) bez lepenia, brúsenia alebo potreby nadmerného uťahovacieho momentu. Tuhé alebo zrnité otáčanie indikuje znečistenie, koróziu alebo poškodené povrchy výstupkov.
4. Testovacie vydanie — odpojte spojku a skontrolujte, či sa uvoľňuje čisto. Spojka, ktorá vyžaduje na uvoľnenie nadmernú silu alebo ktorá sa čiastočne prilepí, môže mať deformované výstupky alebo nafúknuté tesnenie, ktoré spôsobuje rušenie.
5. Skontrolujte sedaciu medzeru — pri úplnom zasunutí skontrolujte rozhranie medzi dvoma spojovacími plochami. Malo by tam byť žiadna viditeľná medzera po obvode . Nerovnomerná alebo čiastočne otvorená čelná medzera naznačuje, že tesnenie alebo tesniace plochy nie sú v úplnom kontakte, čo bude mať za následok netesnosť pod tlakom.

Tlakové testovanie na potvrdenie výkonu bez úniku

Spojka, ktorá prejde vizuálnou a funkčnou kontrolou, by mala byť ešte pred vrátením do prevádzky podrobená tlakovej skúške v kritických aplikáciách, ako je hasenie požiarov, hydraulické prenosy alebo tlakové výrobné linky. Tlaková skúška je jedinou definitívnou metódou na potvrdenie, že tesnenie je za prevádzkových podmienok neporušené.

Postup hydrostatického testu

• Pripojte spojku adaptéra do uzavretej testovacej zostavy pomocou vhodných záslepiek alebo potrubia testovacej stolice.
• Naplňte zostavu úplne vodou, vypustite všetok vzduch a potom natlakujte 1,5-násobok menovitého pracovného tlaku spojky — typicky 15–25 barov pre štandardné spojky hasičských hadíc.
• Udržujte skúšobný tlak na minimum 60 sekúnd a skontrolujte všetky rozhrania, teleso spojky a zónu tesnenia, či nedochádza k presakovaniu, kvapkaniu alebo poklesu tlaku na manometri.
• Akýkoľvek pokles tlaku alebo viditeľná vlhkosť na čele alebo tele spojky predstavuje poruchu testu – spojka sa musí rozobrať, musí sa zistiť chyba a komponent sa buď opraví s novým tesnením, alebo sa úplne vymení.

Bežné typy porúch a ich pravdepodobné príčiny

Intervaly kontrol a osvedčené postupy údržby

Pravidelná, plánovaná kontrola je oveľa efektívnejšia ako reaktívne vyhľadávanie chýb po výskyte poruchy. Odporúčaná frekvencia kontrol závisí od aplikácie a prostredia:

• Po každom použití — v hasičských alebo núdzových aplikáciách vizuálne skontrolujte každú spojku adaptéra po každom rozmiestnení. Pred vrátením zariadenia do pripraveného stavu skontrolujte, či nedošlo k poškodeniu nárazom, stavu tesnenia a opotrebovania výstupkov.
• Každých 6 mesiacov — vykonajte úplnú vizuálnu, funkčnú a tlakovú skúšku všetkých adaptérových spojok v pohotovostnom inventári. Normy ako DIN 14811 (pre nemecké hasičské spojky) odporúčajú minimálne polročné testovanie.
• Po akomkoľvek náraze alebo páde — vždy skontrolujte spojku adaptéra, ktorá spadla na tvrdý povrch alebo zasiahla zariadenie, aj keď nie je viditeľné žiadne poškodenie. Skryté trhliny v odlievacích zliatinách nemusia byť zvonka viditeľné, ale pod tlakom zlyhajú.
• Ročná výmena tesnenia — v aplikáciách s vysokým používaním alebo skladovaním vonku vymieňajte tesnenia podľa pevného ročného plánu bez ohľadu na zdanlivý stav. Tesniaci materiál (najmä EPDM a NBR) sa degraduje vystavením UV žiareniu, ozónu a tepelným cyklom, aj keď nie je v prevádzke.

Po vyčistení zľahka namažte povrchy výstupkov a tesnenie kompatibilným mazivom (silikónové mazivo na tesnenia EPDM; vazelína sa neodporúča, pretože znehodnocuje gumové tesnenia). Spojky adaptérov skladujte na suchom mieste mimo dosahu UV žiarenia a chemických výparov, aby ste maximalizovali životnosť medzi kontrolami.

Kedy radšej vymeniť ako opraviť an Adaptérová spojka

Nie všetky poruchy sú opraviteľné. Niektoré podmienky vyžadujú okamžité vyradenie z prevádzky a úplnú výmenu spojky adaptéra bez ohľadu na náklady:

• Akákoľvek prasklina v tele spojky — praskliny sa šíria pod tlakom a nie je možné ich bezpečne zvariť alebo opraviť v tlakových spojkách.
• Poškodenie očiek alebo zubov nad rámec menšieho opotrebenia — Odštiepená, zlomená alebo silne zaoblená geometria výstupku sa nedá obnoviť a bude mať za následok nespoľahlivé uzamknutie.
• Hrúbka steny karosérie znížená koróziou — ak jamkovitosť prenikla viac ako 20 % menovitej hrúbky steny nie je možné zaručiť štrukturálnu integritu pod tlakom.
• Neschopnosť udržať tlak po výmene tesnenia — ak spojka naďalej netesní aj po nainštalovaní nového správne nasadeného tesnenia, tesniaca plocha telesa je pravdepodobne poškodená a teleso spojky sa musí vymeniť.
• Neznáma servisná história alebo vek presahujúci životnosť — spojky adaptérov bez vysledovateľných kontrolných záznamov alebo tie, ktoré prekračujú životnosť odporúčanú výrobcom (zvyčajne 10-15 rokov pre hliníkové protipožiarne spojky), by mali byť vyradené z tlakovej služby bez ohľadu na zdanlivý stav.
