Je spojka VIC jednoduchá na inštaláciu?

V modernom potrubnom inžinierstve sa spojka VIC (Vicley Grooved Connector) stala preferovanou voľbou pre požiarnu ochranu, HVAC a priemyselné potrubné siete vďaka svojej vynikajúcej účinnosti inštalácie a spoľahlivému tesneniu. V porovnaní s tradičným zváraním alebo prírubovými spojmi je proces inštalácie spojky VIC skutočne veľmi jednoduchý a rýchly. Vďaka svojej mechanicky drážkovanej konštrukcii nemusia inštalatéri vykonávať prácu za tepla; pripojenie je možné dokončiť iba pomocou základných hardvérových nástrojov. Podľa technických údajov môže použitie drážkovaných tvaroviek skrátiť pracovný čas približne o 50 % až 70 % v porovnaní s tradičnými metódami zvárania, čím sa stáva vysoko konkurencieschopným v projektoch s krátkymi termínmi.

Ako prebieha konštrukčný návrh Spojka VIC zjednodušiť proces inštalácie?

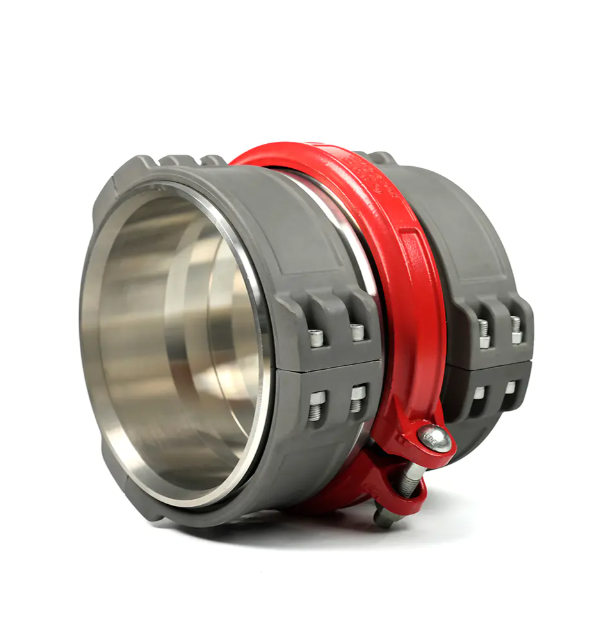

Spojka VIC bola navrhnutá na zjednodušenie prevádzky na mieste. Jeho základné komponenty zahŕňajú pár kovových krytov, gumový tesniaci krúžok typu C a dve sady vysoko pevných skrutiek.

Nevyžaduje sa žiadna zložitá predbežná úprava: Pred inštaláciou spojky VIC je potrebné na konci rúry opracovať iba drážku so štandardnou hĺbkou. Táto metóda fyzického spojenia eliminuje náročné kroky skosenia, predhrievania a kontroly po zváraní, ktoré sú potrebné pri zváraní.

Funkcia samovyrovnávania: Kovové puzdro konektora automaticky zapadne do drážky na konci potrubia počas uťahovania, čím sa zabezpečí automatické vyrovnanie potrubia prostredníctvom obvodového tlaku puzdra. To znamená, že aj v slabo osvetlených alebo stiesnených priestoroch môžu bežní technici presne dokončiť inštaláciu.

Porovnanie rýchlosti inštalácie medzi metódami mechanického spojenia a zvárania

Aby sme vizuálne demonštrovali jednoduchosť inštalácie spojky VIC, môžeme sa odvolať na priemerný časový štandard v odvetví inštalácie potrubí.

Príklad času inštalácie: Pre pripojenie oceľovej rúry s priemerom DN100 (4 palce) skúsený zvárač zvyčajne potrebuje 30 až 45 minút na dokončenie zvaru (vrátane času prípravy a chladenia). Inštalácia a Spojka VIC systém, od nasadenia tesniaceho krúžku po dotiahnutie skrutiek, trvá len 3 až 5 minút.

Závislosť na nástroji: Zváranie vyžaduje veľké zváracie stroje, plynové fľaše a špeciálne ohňovzdorné ochranné materiály. Inštalácia spojky VIC vyžaduje iba ručný alebo elektrický momentový kľúč. Táto prenosnosť je výhodná najmä v stavebných studniach alebo na pracovných plošinách vo vysokých nadmorských výškach, kde je nemožný prístup k veľkému zariadeniu.

Kľúčové kroky a technické detaily počas inštalácie

Zatiaľ čo sa spojka VIC jednoducho inštaluje, dodržiavanie štandardizovaných prevádzkových postupov je rozhodujúce pre zaistenie toho, že systém zostane dlhodobo bez úniku.

Tesniace mazanie: Toto je najľahšie prehliadnuteľný, ale najkonštruktívnejší krok. Pred vložením gumového krúžku sa musí na tesniaci okraj naniesť špeciálne mazivo. To nielenže zabraňuje pokrčeniu tesniaceho krúžku počas inštalácie, ale tiež znižuje trenie, čím sa zaisťuje správne usadenie krytu.

Normy uťahovania skrutiek: Pri inštalácii spojky VIC uťahujte striedavo skrutky na oboch stranách, kým kovový kryt nedosiahne kontakt kov na kov.

Vizuálna kontrola: Po inštalácii môžu inšpektori kvality určiť kvalitu inštalácie jednoducho vizuálnou kontrolou, či sú medzery v kryte konektora uzavreté, bez potreby ultrazvukového alebo rádiografického testovania, ako sa vyžaduje pri zváraní.

Flexibilita spojky VIC v zložitých stavebných prostrediach

Okrem vysokej rýchlosti inštalácie demonštruje spojka VIC výnimočnú prispôsobivosť zložitým podmienkam na mieste.

Tolerancia uhlovej odchýlky: Flexibilná spojka VIC umožňuje určitý uhol vychýlenia (zvyčajne 1° až 3°) v pripojení potrubia. To výrazne znižuje náročnosť sekundárnych úprav pri riešení sadania základov alebo nelineárneho usporiadania potrubí.

Konštrukcia do každého počasia: Zváracie operácie sú výrazne ovplyvnené poveternostnými podmienkami, čo znemožňuje stavbu v daždi, snehu alebo silnom vetre. Spojka VIC, ako spojenie pre prácu za studena, nie je obmedzená okolitou vlhkosťou a teplotou, čím zachováva normálny priebeh inštalácie aj v extrémne chladnom prostredí, ako je -30 °C.
